2015-05-23

Kaip ginatės nuo saulės?

Pirma noriu padėkoti Gediminui, www.estatytojai.lt kūrėjui ;)
Be šios iniciatyvos kažką blog'inti nebūtų didelės prasmės - įrašų niekas lengvai nerastų.


Šiuolaikiniam saulės namui būtini dideli LANGAI pietuose. Tai ir šiaip malonu.
Bet vasarą - iškepimas.
Klausimas statantiems ar turintiems namus su LANGAIS: kaip ginatės nuo salės vasarą?

Gal geriausia: prailgintas stogas, apie 1 m. Pvz. kai gegnės jungiasi su perdangos lentomis (pav1. raudonai). Bet mūsų stogo statytojui tokia konstrukcija nepatiko. Matyt nedarė niekad.

Ir šiaip prailgintas stogas retai matomas. Kodėl?
Juk jis gerai nuo saulės apsaugo.
Modeliuojant, mūsų atveju vasarą vidutiniškai patektų 10-20% saulės, o žiemą - 100%.
Skaičiuoklė: http://www.susdesign.com/overhang_annual/index.php - ten yra ir kitų skaičiuoklių.

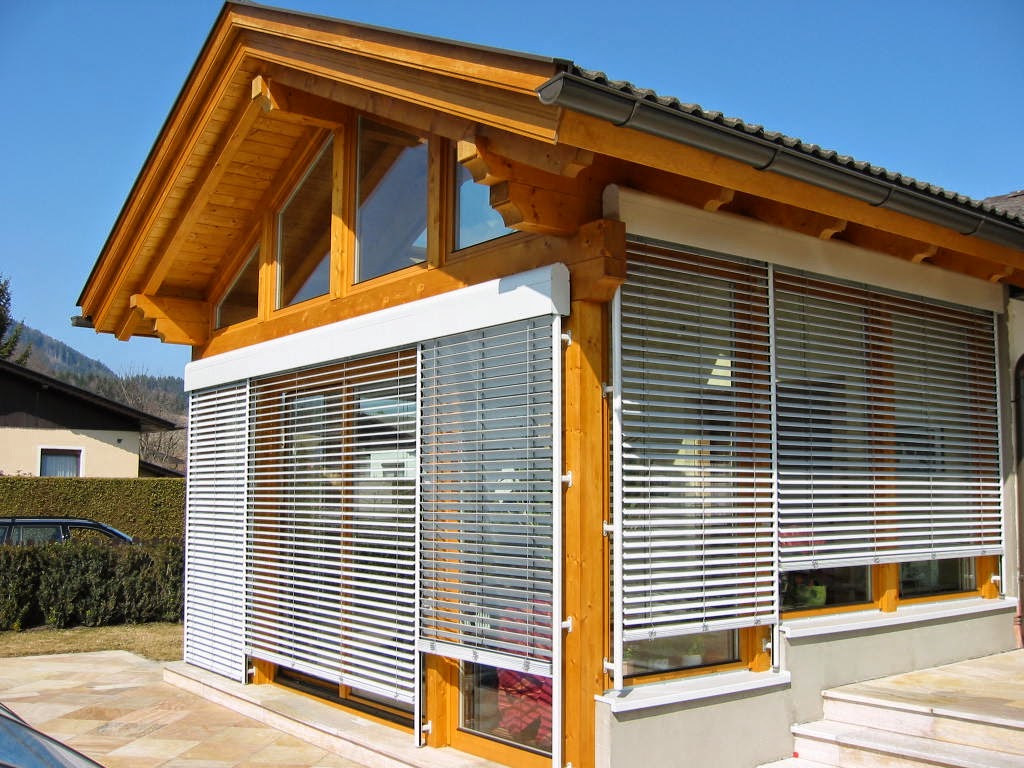

Na dar galimos išorinės žaliuzės ir markizės, bet tai nėra gražu.
Kokia jūsų patirtis ar pamąstymai?


Papildymas: ar saulė žiemą šildo?

Trumpas atsakymas: ne. Bet šildo kitais mėnesiais.
Tai rodo čia pateiktas grafikas žemiau iš  Efektyvaus energijos vartojimo pastatuose vadovas.
Matosi, jog gruodį ir sausį pro pietų langą nuostoliai didesni už iš saulės gautą šilumą.
BET nuotolius faktiškai atperka vien vasarį gauta šiluma. O spalį ir vasarį-kovą per langą gaunama apie 100 KW/m2 šilumos. Pridėjus rugsėjį ir gegužę gauname apie 160 KW/m2 šilumos.
Pas mus bus 14m2 langai pietuose. Taigi gausim apie 2200 KW šilumos. Jei šildymui naudojam šilumos siurblį su COP=3, tai per metus sutaupom apie 90 Eur pinigų.
Taigi, vitrininiai langai apsimoka. Ypač jei vaizdas už jų geras! ;)

Aišku, čia pasitikima ūkio ministerijos pateikta lentele. Skaičiavimuose nepateiktos langų charakeristikos, bet galima spėti kad tai ne patys geriausi 3-4 stiklų, o 2 stiklų langai.
Kas labai nori, gali ją patikrinti: Saulės energijos skaičiuoklisSaulėtos dienos Lietuvoje.


2015-05-12

Saulės kolektoriai - neapsimoka?

Prieš dengiant stogą (nors tai mums bus dar ne greitai) aktualu išsiaiškinti su antstoginėm konstrukcijomis - saulės kolektoriais.
Tiem kurie naudoja malkinį/granulinį šildymą, statyti saulės kolektorius tikrai neapsimoka. Juk malkos pigios.
Bet malkos naudojamos vis rečiau. Tad saulės kolektoriai rodosi patrauklesni.
Štai jei namas šildomas vien elektra (kad ir populiarėjančiu IR), tai namo šildymo išlaidas sumažinsi šiltindamas sienas, bet vandens šildymo išlaidos nemažėja niekaip. Būtina apsvarstyti vandens eko-šildytuvus.

Skaičiai pateikti mažam-vidutiniam namui. Manyta, tad vandeniui šildyt sunaudojama iki 2000 KW/metams - tai po 140 L, 35C šilumos vandens kasdien.
Suskaičiavau šiuos pagrindinius variantus:

ŠildytuvasKaina
Eur
Darbo
Metai
Pagaminta
šilumos
per metus
Elektros KW kaina:
tarifas/COP
Amortizacijos
KW kaina:

Kaina/šiluma
Viso
KW
Kaina
Pastabos
2 m2 saulės kolektorius:
beslėgis su talpa
 500€ 10500
 500/(500*10)
= 10 ct
 10 ct Mažo dydžio ir efektyvumo.
5 m2 saulės kolektorius:
Didelis slėginis
2000€201000
2000/(1000*20)
= 10 ct
10 ctvisgi pilnai veikia tik 5 mėn
1 KW Fotovoltinis
kolektorius
1500€201000
1500/(1000*20)
= 7.5 ct
7.5 ctmade in China
Mažas ŠS
Oras-vanduo
 1000€ 10 2000 12 ct / 3
= 4 ct
 1000/(2000*10)
= 5 ct
 9 ct made in China
Didelis ŠS
Oras-vanduo
 4000/4
=1000€
20200012 ct / 3
= 4 ct
1000/(2000*20)
= 2,5 ct
6,5 ctVandeniui šildyti naudojama 1/4 siurblio
Š. siurblys
Gruntas-vanduo
 8000/4
=2000€
20 2000 12 ct / 5
= 2,4 ct
2000/(2000*20)
= 5 ct
7,4_ct Vandeniui šildyti naudojama 1/4 siurblio
Elektra


 12 ct
 12 ct

Jei nieko nesupratote, nesijaudinkite ;) Tai skaičiavimai labiau sau, bet viešai.
Svarbi paryškinta eilutė. Tai galutinė el kaina kartu su įrangos amortizacija (atsipirkimu) nurodytam vandens kiekiui.
Jei padarysit savo lentelę - duokit, palyginsim ;) Gal ką PRAŽIOPSOJAU?

Apibendrinant:
  1. Jokie vandeniniai saulės kolektoriai neapsimoka. ???
    Taip, vasarą vanduo nemokamai, bet... gali sprogti ;)
    O žiemą išvis neveikia. Per daug vargų...?
    Statyti saulės kolektorių ir oras-vanduo šilumos siurblį išvis nelogiška, nes vasarą, kada naudotume kolektorių, siurblio COP pakyla, vandens kaina sumažėja.
  2. Fotovoltinis atrodo stebėtinai patraukliai. Net įtartina. Aišku, viskas priklauso nuo kainos ir patikimumo. Lietuvių gaminamas Nectar Sun brangus.  Bet net jie atsiperka per ~12 metų.
    Kiniški pigūs, bet kaip kokybė? Fotovoltiniai patrauklūs ir tuom, kad perteklinę energiją galima kitur naudoti ar į Backup akumuliatorius suleisti, rezerviniam maitinimui ar panaudojimui naktį.
    Fotovoltinis, kitaip nei vandeninis, žiemą dirba efektyviau nei vasarą!
  3. Jei namas šildomas šilumos siurbliu, tai vandenį geriausia šildyti juom, aišku Saulės kolektoriaus statyti neverta.
    Šilumos siurblio šildomas vanduo kainuoja mažai, tik įranga brangi.

Kada naudoti saulės kolektorių?
  • Saulės kolektoriai neapsimoka niekad. Nebent naudojama daug vandens vasarą.
  • Darant elektrinį (IR) šildymą, galima pasistatyti fotovoltinį kolektorių ar mažą ŠS.
  • Naudojant  šilumos siurblį, ant stogo nieko kelti neverta. Gal nebent fotovoltinį, kaip backup. Aš gal taip ir padarysiu.
O jei vandens šildymo sąnaudos mažesnės (<100 l./dienai), tai INVESTUOTI dar labiau neverta, gal verta šildytis ir vandenį šildyti elektra.
Fotovoltinis atrodo taip: Nectar Sun boilerio šildytuvas ir universalesnis, su akumuliatoriumi.


Visgi, saulės nurašyti neverta. Čia darytos išvados nedideliam taupiam namui. Daugiabučiams kiti skaičiavimai. Žinomas P. Dargis antrina, jog sau didelį kolektorių už 2000€ statyti neverta, bet verta statyti savadarbį už 200€.
Iš gręžinio juk ateina ledinis vanduo. Tikrai yra pigių būdų jį pašildyti ir taip sutaupyti.
Gražūs kolektoriai: http://sunsystems.lt/galerija.htm
Katilinės realiu laiku: http://zenonas.sildau.lt/scheme/?graph=14

2015-05-01

Maži šilumos siurbliai ir mažos apgavystės

Parodos visgi yra gerai.
Gali vietoje viską pamatyti. Labai nudžiugino šis latvių tiekėjų Panasonic stendas.
Tai Oras-Vanduo šilumos siurbliai. Monoblokas ir 2 blokų (Split) sistemos.
5KW monoblokas WH-MDC05F3E5 tikrai nebrangus, tinka namų šildymui net LT sąlygomis.


Šaunuoliai tie Panasonic! Nuo -28C! Efektyviai!
Buvai prieš užsidarant RESTAI, tai daug nesiaiškinau, tik bukletus ir kontaktus susirinkau.
Namuose palyginau ir atsiskleidė nemaloni apgavystė.
Štai toje pačioje parodoje dalinti: Latvių ir skandinavų leisti katalogai.

Nordic kataloge darbinė temperatūra nuo -20C, o latvių -27C! „Efektyvumas“ neminimas


Latvių tinklapyje minimas net „Efektyvus darbas nuo -28C“: http://gaiss-udens.lv/lt/wh-mdc05f3e5
Buvo tas tekstas LT kalba, bet dingo. Latviai, beje, rodos yra rimti LT rinkos tiekėjai.
Hmm. Latviai apgaudinėja pirkėjus ir pardavėjus?
Pasirodo, įvairių šalių Panasonic tinklalapiuose (UK/SE/LT/PL), net oficialiuose pateikiami labai įvairūs skaičiai, nuo -20C iki -27C. Tai tik „darbinė “ temperatūra.
Efektyvų darbą (COP>1?) žada tik latviai.

OK. Užklauskim oficialiai. Rezultatai trumpai:

gaiss-udens.lv atsakė: Oficialių duomenų neturim, kai ką turim bet neduosim (konfidencialu), o rašom -28C iš savo patirties.
panasonic.lt atsakė: tokių efektyvumo duomenų neturim. Latviai nėra oficialūs tiekėjai. Oficialūs yra http://www.aircon.panasonic.eu/SE_sv/

Žodžiu, Panasonic „pasiplovė“. Matyt jie žino apie šiuos žaidimus skaičiukais, bet labai nesirūpina. Gal tikrai, gal tai pirkėjų teisių apsauga turi rūpintis?

Šį atvejį sukrutau aiškintis nes muilina rodos rimtos firmos, tiekėjai. Be abejo yra ir visokių smulkių, kurie patikliems žmonėms pripučia arabų apie eko - bio - 1000% - „puikiai veikia prie -30!“ ir t.t.

UPDATE. Pvz. Vilpra parodoje dalino info jog Atlantic TRI 11 siurbliai "Efektyviai veikia nuo -25C", o patys galintojai nieko panašaus nekalba. Nurodo COP tik nuo -7C.
O Energy Save išleido naujus efektyvius V5 serijos siurblius.
Deklaruoja, kad "Efektyviai veikia nuo -25C" bet jokių įrodymų/skaičiukų nepateikia
http://www.energysave.se/sv/produkter/vaermepumpar-luft-vatten/v5-serien/awh-9-kw-v5
http://energysave.lt/silumos-siurblys-oras-vanduo-awh9-ifc-v5/

Žodžiu, kas kiek nori tas tiek RAŠO. Dabar mada rašyti -25C, niekaip nepagrindžiant.
Būkite atsargūs.

Įdomu, kad realių siurblių COP niekas labai nedalina. Nei latviai, nei oficialūs Panasonic  atstovai nedavė. Atseit neturim, konfidencialu... Tai kuo tikėti? Tik pažadais?
Na šiek tiek pagooglinus galima rasti įvairių siurblių COP nuo -15..-20C.

Geriausi mažos galios Oras-Vanduo šilumos siurbliai


Samsung, Toshiba ir Daikin nurodo pilnas sąnaudas (integrated), įskaitant „atitirpinimą“. Kiti - neaišku.

Efektyviausias, nežiūrint išsakytų priekaištų, vis dar Panasonic. Bet ar tie skaičiai tikri?
Kitas įdomus sprendimas:  Energy Save. Bet jie pateikia labai mažai info. Gal reikės užklausti.

Panasonic WH-MDC05F3E5 monoblokas - 3500€. Skaičiai nuo -15C nurodomi.
-15/35C -  5.00 KW,  Cop  2.56
-15/45C - 5.00 KW,  Cop 1.81
-7/55C -  4.30 KW, Cop 2.03

Šiek tiek galingesnis WH-MDF06E3E5 nėra toks efektyvus. Kiti galingesni ir efektyvesni smarkiai brangsta. Panasonic turi ypač efektyvius T-Cap modelius (COP apie 20% didesnis), bet jų kainos bent 30% didesnės. Katalogas: http://www.aquarea.lt/userfiles/file/Panasonic%20katalogas%202014%20-%202015.pdf


Samsung RC090MHXEA monoblokas - 2600€. Skaičiai nuo -20C nurodomi.
-20/35C - 5,23 Kw. COP=1.7
-7/55C - 6,51 Kw. COP=1.54

Samsung AEX060EDEHA-AEN080YDEHA - Split -3000€. Nuo -20C
-20/35C: 4.1 KW, Cop=2.1
-15/45C: 4.3 KW, Cop=2
-7C/55C: 4.7 KW, Cop=1.4 ??

Samsung AEX100EDEHA-AEN080YDEHA - Split -3500€. Nuo -20C
-20/35C: 3.8 KW, Cop=2.1
-7C/55C: 6.7 KW, Cop=1.42

Toshiba Estia WS-803H-E + HWS-803XWH - Split - 4200€, Nuo -20C
-20/35C: 7.6 KW, Cop=2.1
-7C/55C: 6.7 KW, Cop=1.42

Daikin Altherma EHBH04C3V / ERLQ008CV3 - Split - 5000 Eur - Nuo -20C
-20/35C: 3,3 KW, Cop=1,3
-15/45C: 4,7 KW, Cop=1,5
-7/55C: 5,5 Kw, Cop=1,7

Energy Save AWH9-IFC – V5 - Split. 3200 Eur, nuo -15C
-15/35C: 5,3KW, Cop=2,7
-15/45C: 4,5KW, Cop=1,8

Mitsubishi PUHZ-SW50VHA  monoblokas. 2200€. Nuo -15C nurodoma
-15/35C: 3,5KW, Cop=2
-15/45C: 3,2KW, Cop=1,5
-7/55C: 4,4KW, Cop=1,5

Beje, matot koks mažas COP kai šildomas karštas vanduo (-7/55C)?
Nereikia tikėti pasakom apie didelius COP. Šie Oras-Vanduo siurbliai nelabai tikę šildyt karštą vandenį. Bet šildomoms grindims tinka: Kai +2/35 režimu COP=3-4.
